Как крепить композитный настил

Правильно подобранный композитный настил может потерять часть своих преимуществ из-за ошибок при установке. Недостаточное количество креплений приводит к смещению и вибрации панелей, слишком жесткая фиксация мешает естественным температурным перемещениям, а неправильное опирание повышает прогиб даже при допустимой нагрузке.

Поэтому монтаж нельзя сводить только к вопросу, чем прикрутить решетку к каркасу. В «Альфакомпозит» мы рассматриваем крепление как часть общей расчетной схемы: учитываем тип панели, направление несущих ребер, пролет, материал основания, рабочую нагрузку и условия эксплуатации.

Зачем вообще фиксировать композитный настил

Композитный настил имеет небольшой собственный вес. Это упрощает монтаж, но одновременно означает, что незакрепленная панель может смещаться под действием людей, вибрации оборудования, ветровой нагрузки или при обслуживании площадки.

Крепеж решает несколько задач одновременно: удерживает секцию от горизонтального перемещения, ограничивает подъем края, фиксирует соседние панели относительно друг друга и позволяет при необходимости снять отдельный элемент для доступа к коммуникациям.

При этом крепление не должно заменять нормальное опирание. Если край панели висит между балками или несущие ребра расположены неправильно, дополнительное количество зажимов проблему не исправит.

Какие виды крепежа применяют

Для монтажа решетчатых панелей используют специальные металлические зажимы и соединительные элементы. Их конструкция позволяет захватывать ребра настила без сверления основной рабочей зоны.

Крепление панели к опоре

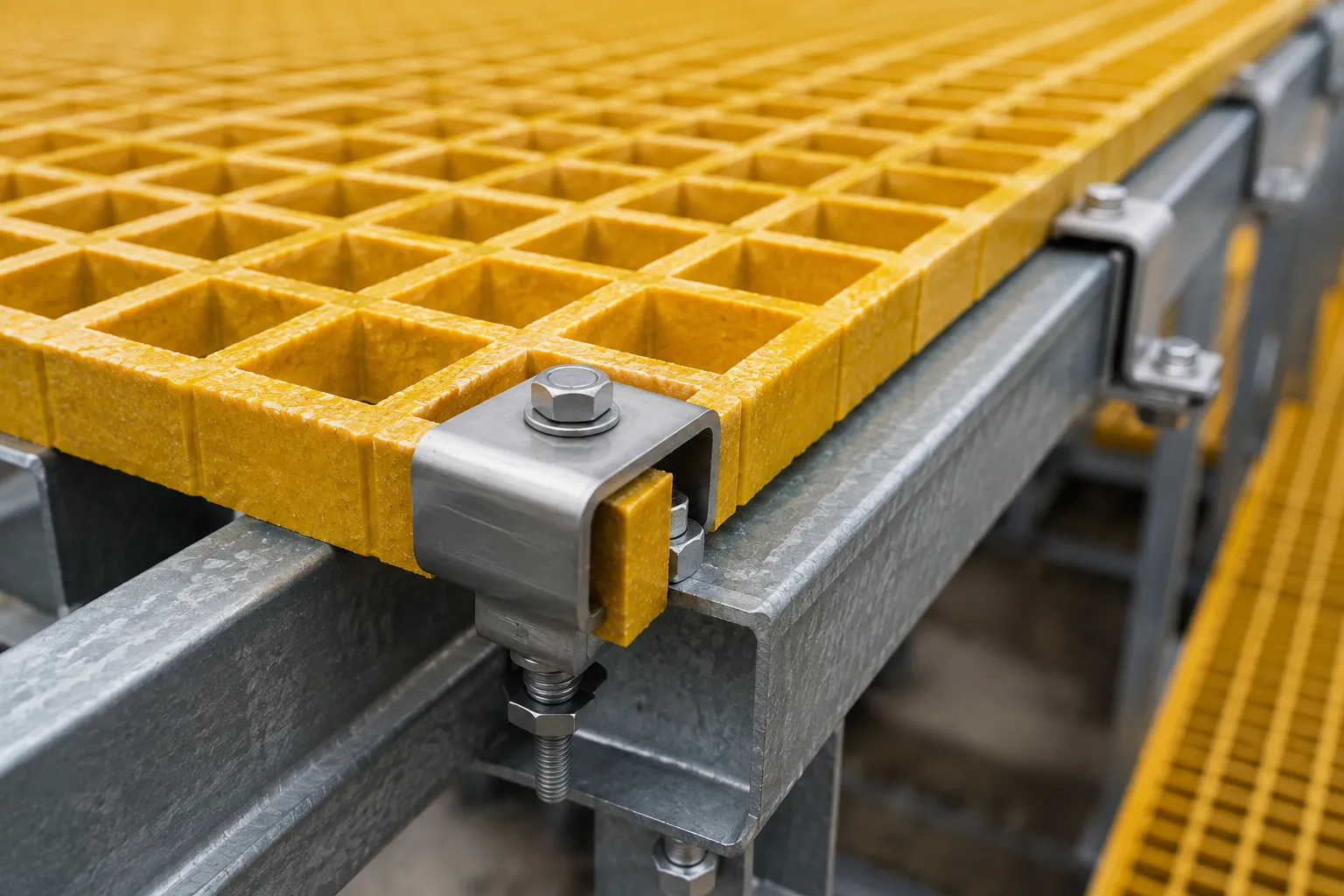

Основной зажим фиксирует решетку к металлическому или композитному каркасу. Его нижняя часть охватывает опорный элемент либо соединяется с ним болтовым креплением, а верхняя удерживает ребра панели.

Такое решение препятствует смещению и подъему настила, но при необходимости позволяет демонтировать секцию.

Для монтажа на стеклопластиковые конструкции крепеж подбирают с учетом формы несущего профиля и доступности его обратной стороны.

Соединение соседних панелей

Если площадка собирается из нескольких секций, соседние элементы могут дополнительно соединяться между собой.

Такое крепление уменьшает взаимное смещение кромок и помогает сформировать более ровную поверхность. Но оно не превращает две панели в одну несущую конструкцию: каждая секция все равно должна иметь правильное опирание.

Крепление краевых участков

Края, расположенные возле лестницы, технологического проема или окончания площадки, требуют особого внимания. На таких участках выше вероятность подъема панели и локальных перемещений.

Край должен иметь надежную опору, а крепеж располагают так, чтобы секция не могла сместиться при движении персонала.

Сколько креплений нужно на панель

Универсальной цифры для всех объектов нет.

Количество точек фиксации зависит от размеров секции, расположения опор, нагрузки, наличия вибрации и условий эксплуатации. Большая панель на наружной площадке требует иной схемы, чем небольшая съемная секция внутри помещения.

При разработке раскладки учитывают:

• размеры и форму панели;
• количество опорных балок;
• положение стыков;
• интенсивность движения;
• вибрацию оборудования;
• ветровое воздействие для наружных площадок.

Крепления распределяют по конструкции, а не устанавливают произвольно только по углам.

Правильное опирание важнее количества крепежа

Одна из самых серьезных ошибок при монтаже — попытка компенсировать недостаточную опору дополнительными зажимами.

Несущая способность решетки определяется высотой панели, конструкцией ребер и свободным пролетом. Если расстояние между балками превышает расчетное, крепеж не уменьшит прогиб до требуемого значения.

Перед монтажом необходимо проверить направление работы панели и положение всех опор. Особенно это важно при использовании композитных решеток на площадках сложной формы.

Опорная поверхность должна быть ровной и обеспечивать достаточный контакт с ребрами. Нельзя оставлять край панели практически без опирания, рассчитывая, что его удержит соседняя секция.

Как учитывать температурные изменения

Композитные материалы изменяют размеры при нагреве и охлаждении. Поэтому секции не устанавливают вплотную между жесткими строительными конструкциями.

Особенно это важно для длинных наружных площадок, где разница между зимней и летней температурой значительна.

Необходимы технологические зазоры между панелями и неподвижными элементами объекта. Их величина зависит от размеров секций, температурного диапазона и схемы монтажа.

Чрезмерно жесткая фиксация может создавать внутренние напряжения при изменении температуры. Поэтому крепление должно удерживать решетку от опасного смещения, но не превращать ее в жестко зажатую деталь.

Как правильно делать вырезы

На промышленных объектах редко удается уложить панели без раскроя. Приходится обходить трубы, колонны, насосы, кабельные трассы и оборудование.

Главное правило — после выреза край должен оставаться нормально опертым.

Нельзя оставлять узкие полосы решетки, которые держатся только на нескольких ребрах. При необходимости под вырез устанавливают дополнительный несущий элемент.

После раскроя открытые кромки обрабатывают составом, совместимым с материалом панели. Это защищает открытые армирующие волокна от длительного воздействия влаги и рабочей среды.

Основные ошибки монтажа

На практике большинство проблем связано не с качеством панели, а с неправильной подготовкой площадки.

Чаще всего встречаются следующие ошибки:

• слишком большой пролет между опорами;
• неправильное направление несущих ребер;
• недостаточное количество креплений;
• фиксация только нескольких углов большой панели;
• отсутствие опоры возле выреза;
• слишком жесткий монтаж без температурных зазоров;
• установка поврежденного или неподходящего крепежа;
• необработанные кромки после раскроя.

Отдельная ошибка — сверление панели в случайном месте под обычный саморез. Такое крепление может повредить ребро и создать концентрацию напряжения. Для решетчатого настила предпочтительнее использовать штатные зажимные элементы, конструкция которых рассчитана на геометрию панели.

Какой материал крепежа выбрать

Крепеж должен соответствовать среде эксплуатации не хуже самого настила.

Если стеклопластиковая решетка устанавливается из-за высокой коррозионной активности объекта, применение быстро ржавеющего крепежа лишает систему части преимуществ.

На влажных, наружных и химически активных площадках материал крепежных деталей выбирают с учетом воды, солей и реагентов. При особо агрессивной среде необходимо оценивать стойкость каждого элемента системы отдельно.

Это касается не только настила, но и стеклопластиковых ступеней, где надежность фиксации особенно важна из-за постоянной динамической нагрузки при ходьбе.

Что проверить после монтажа

Перед вводом площадки в эксплуатацию мы рекомендуем пройти весь участок и проверить устойчивость секций.

Панели не должны заметно перемещаться относительно основания, подниматься по краям или образовывать перепады высоты на стыках. Необходимо убедиться, что все крепления затянуты, но не деформируют ребра.

Отдельно проверяются участки возле вырезов, лестниц, краев площадки и мест размещения оборудования.

После первых периодов эксплуатации полезно повторно осмотреть крепеж, особенно если конструкция работает под вибрацией или на улице.

Вывод

Надежное крепление композитного настила начинается не с выбора болта или зажима, а с правильной схемы всей площадки. Панель должна иметь расчетный пролет, достаточное опирание, правильное направление ребер и только после этого фиксироваться подходящими крепежными элементами.

При монтаже важно учитывать температурные изменения, расположение стыков и вырезов, материал основания и рабочую среду.

В «Альфакомпозит» мы подбираем настил и крепеж как единую систему. Такой подход позволяет избежать смещения панелей, избыточного прогиба и локальных повреждений, а также сохранить возможность удобного обслуживания оборудования под площадкой.
